> 기술자료 > Manual for Idler/Rollers




(1) Carrying 쪽 Idler의 Stand (Carrier, Impact, 자동소심형 Carrier)를 설치하기 위한 Hole은 장방형으로 뚫려 있습니다.
Carrying 쪽 Idler의 Stand는 이 장방형 Hole의 중앙에 Bolt가 위치하도록 설치하십시오.

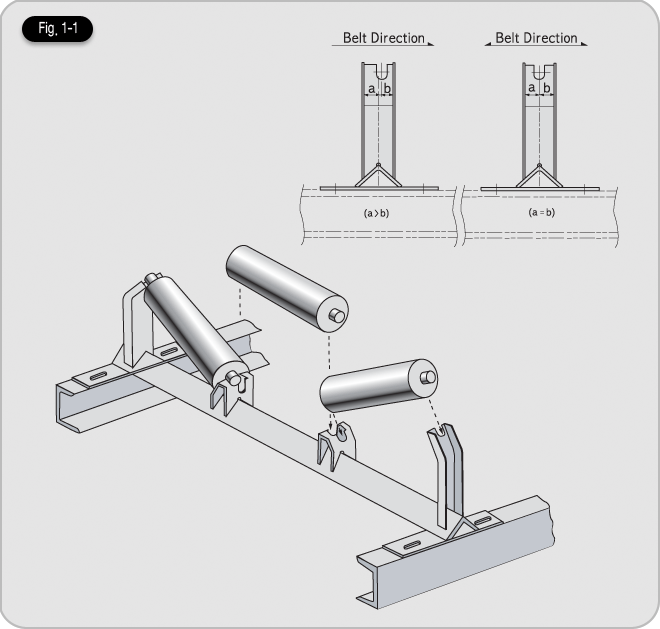

(2) Roller는 Fig.1-1과 같이 Carrying쪽 Idler의 Stand에 조심스럽게 끼우십시오.
그리고 Head Pulley와 Tail Pulley의 중심선과 Idler의 중심선이 일치하도록 Carrying쪽 Idler를 맞추십시오.

(3) Carrying 쪽 Idler의 설치를 위한 Conveyor Frame면의 수평을 점검하십시오.

(4) 만약 Conveyor Frame이 휘어졌으면, Liner등을 이용하여 Stand 높이를 조정함으로써 수평을 맞추십시오.

(5) Return 쪽 Idler의 Bracket을 설치하기 위한 Hole도 장방형으로 뚫려 있습니다.
Return 쪽 Idle의 Bracket의 한쪽 Hole의 중앙에 Bolt가 위치하도록 설치하십시오.

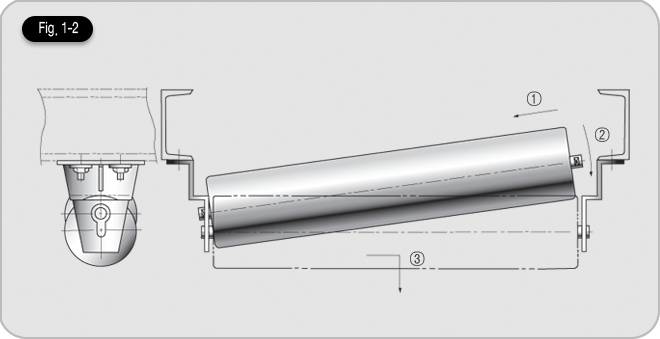

(6) Fig. 1-2 Return Bracket의 한쪽 Hole에 Roller Shaft의 한쪽 끝을 끼워 넣고, Shaft의 다른 한쪽 끝을 반대 측 Bracket에 끼운 후 Shaft가 홈에 완전히 끼워지도록 하십시오.

(7) Conveyor Belt의 사행방지를 위하여 Carrying Idler와 Return Idler를 조정할 때에는 Carrier Stand와 Return Bracket를 Frame에 고정하는 Bolt를 Spanner를 사용하여 조금 느슨하게 하십시오.

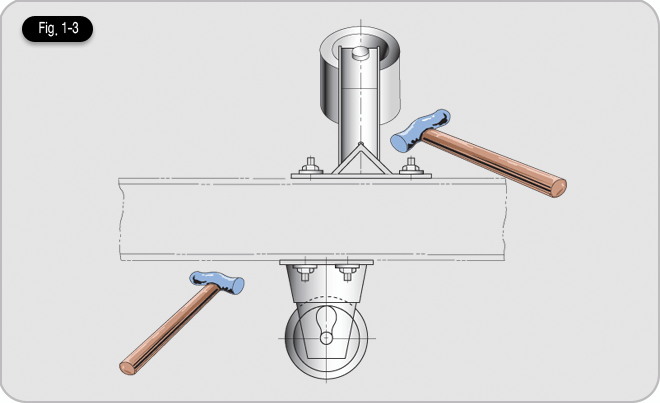

그리고 Fig. 1-3과 같이 Hammer로 Carring Stand와 Return Bracket의 Base 부근을 쳐서, 위치를 조정하십시오.
그리고 Hammer로 칠 때, Bolt나 Nut는 치지 마십시오.
만약 Carrier Stand나 Return Bracket의 끝을 치면, Stand나 Bracket이 변형될 수 있으니 주의하십시오.
Belt의 사행(斜行)을 조정한 후, 다시 Bolt와 Nut를 Spanner로 조이십시오.

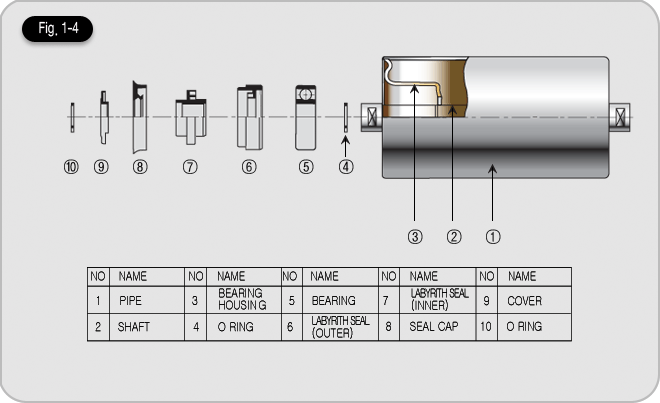

(1) Roller의 구조
모든 Roller들은 아래 그림과 같은 부품들로 구성되어 있습니다.
(2) Conveyor를 운전 중에 항상 Idler에 대하여 주의를 기울여야 합니다.
Roller가 회전하는지 안하는지를 점검하십시오.
만약 Roller가 돌지 않는데 Conveyor를 운전하게 되면 Motor에 과부하가 걸리게 되고 Belt에 손상을 입힐 수 있으며 또한 Belt의 사행이 생길 수도 있습니다.
이와 같이 Roller가 돌지 않는 상태가 되면 Roller는 한쪽면만 마모가 되어 Roller의 기능을 잃게 됩니다.

비록 Bearing의 회전이 다시 되도록 하더라도 Bearing에서 발생하는 아래와 같은 문제로 인하여 다시 정지되거나 부드러운 회전이 안됩니다.
그러므로 이런 경우에는 Roller를 즉시 교환해야 합니다.

1) Bearing의 피로때문에 Sliding 표면이 벗겨지고 큰 소음이 발생합니다
더구나 Ball은 마찰열 때문에 타붙거나 깨어집니다.

2) 만약 Bearing내에 먼지나 물이 들어가면, Bearing이 마모되거나 부식되기 때문에 Bearing의 회전에 장애가 됩니다. 따라서 이러한 상태를 방치한다면 편심의 양이 증가하고 Bearing들은 마찰 때문에 타붙게 됩니다.

(3) 정비와 점검 시 아래 항목들을 주의하여 이행하십시오.
1)소음이 발생하면 Roller를 교체하십시오.
2)Roller의 외면이 불규칙하게 마모되었을 경우, Roller를 교체하십시오.
3)Roller와 Stand 또는 Bracket 사이의 간격이 규정치보다 적을 경우, 상태를 점검하고 그것을 수정하십시오.
4)Stand와 Bracket에 쌓여있는 운반물을 제거하십시오.
5)Roller에서 먼지를 제거하십시오.
