> 기술자료 > Idlers of The Belt

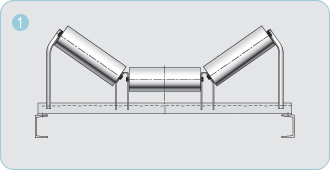

운반물이 수송하는 Conveyor belt를 지지하며, 길이가 같거나, 서로 다른 Roll이 평평하게 또는 20°, 30°, 40° 등으로 trough져 있습니다.

운반물이 낙화될 때 충격을 흡수하여 Roll과 Belt의 손상을 방지하기 위해 사용되며, 특히 운반물의 덩어리가 크고 중량물일 때는 반드시 사용해야 합니다.

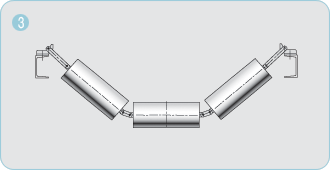

Link에 의해 3개의 Roller가 연결되어 있으며 Carrying idler의 일종으로 idler의 장탈이 쉽게 되어 있으며, Stand가 필요 없습니다.

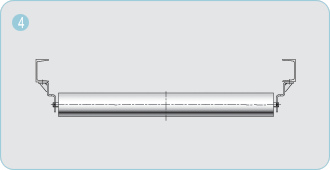

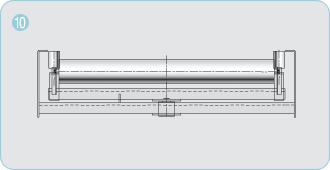

Return측 belt의 자중만을 지지하며 1개의 Return Roller로 구성되며 Belt width가 넓을 경우는 2개의 Return Roller를 사용합니다.

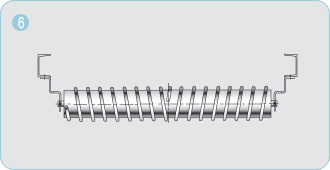

표면에 붙은 부착물을 스스로 제거해 줄 뿐 아니라 Belt 표면에 붙은 부착물도 깨끗하게 제거해 주며 나선 모양이 Roller 중앙에서 좌우 오른쪽 감김, 왼쪽 감김으로 되어 있어 Conveyor 운전 시 Belt의 사행과 같은 문제점을 최소화 시켜줍니다.

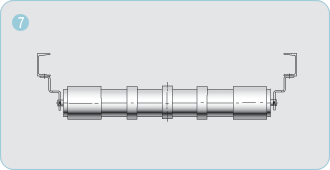

끈적끈적한 운반물을 운반할 때 Return roller표면에 운반물이 붙는 것을 방지하기 위해 평평한 Return roller대신 사용하는 것이 좋습니다.

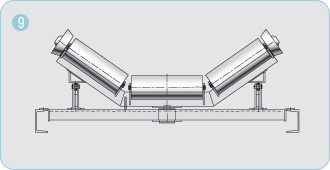

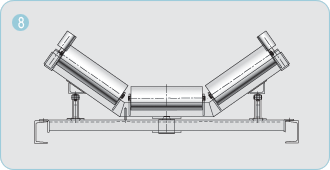

Conveyor belt의 사행을 방지하여 Carring측 belt의 자동조심을 목적으로 하며 Reversible type(R-type)와 Positive type(None)가 있습니다.

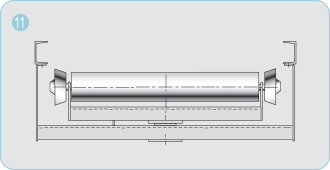

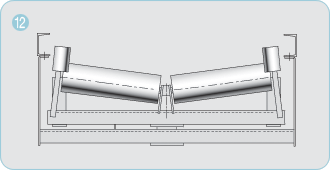

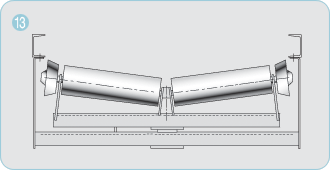

Self-aligning carring idler와 같은 목적으로 Return측에 사용되며 Reversible type(R-type)와 Positive type(None)가 있습니다. Belt width가 넓을 경우는 2개의 Return roller를 사용합니다.

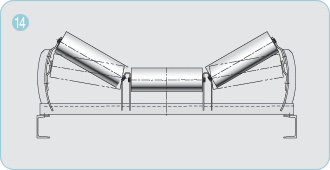

3개의 Roller로 이루어져 있으며, Trough angle을 5°~25°이내에서 Belt의 Transition에 따라 사용할 수 있습니다.

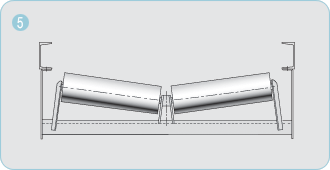

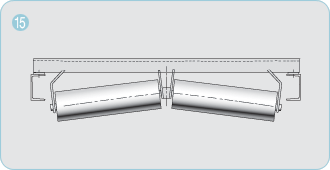

2개의 Roller가 5° 각도로 거꾸로 Trough져 있으며 Return belt 측의 완곡부에 설치합니다.

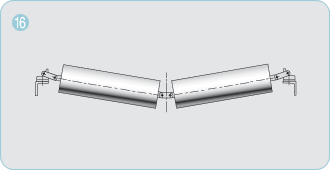

Link에 의해 2개의 Roller가 연결되어 있으며 Return idler의 일종으로 Idler의 장탈이 쉽게 되어 있으며, Stand가 필요 없습니다.

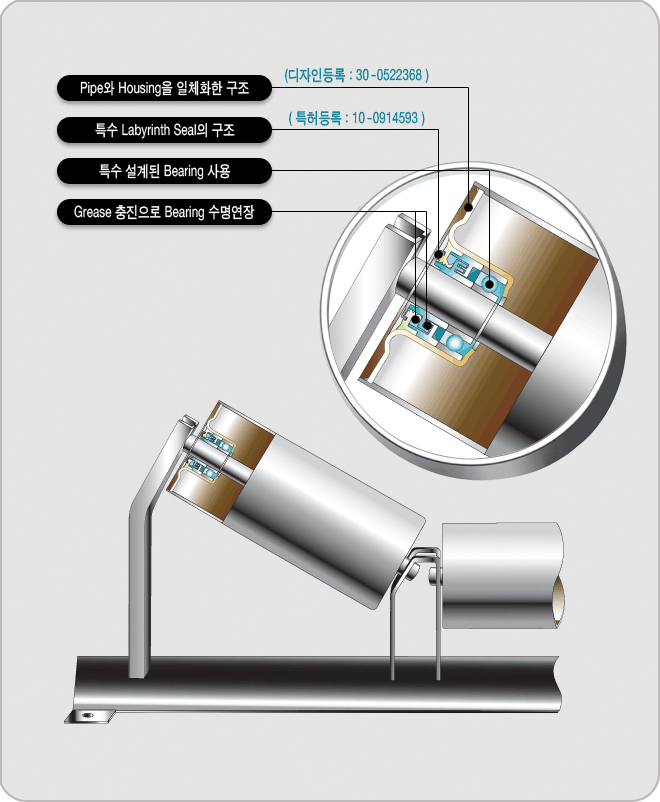

회전저항이 적어(f=0.022이하) 중장거리, 중고속 및 탁월한 방진, 방수효과로 옥외용에 적합
